MFJ-225

430.00

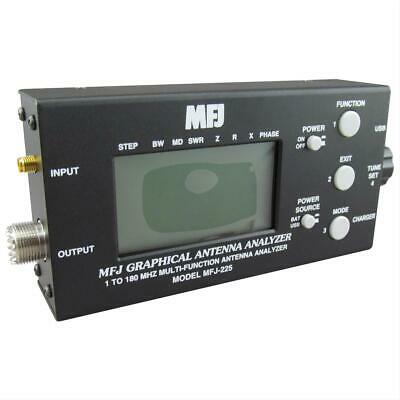

Analizzatore d’antenna MFJ-225 1,5-180MHz

Descrizione

L’MFJ-225 ha tutte le funzioni di un analizzatore standard più una varietà di nuove funzioni, come il display LC integrato, 2 porte VNA e porta USB. L’MFJ-225 non richiede calibrazione (autocalibrazione)! Molto facile da usare. Tutte le funzioni sono descritte nel manuale inglese incluso.

Due analizzatori d’antenna in uno!

L’MFJ-225 è un analizzatore completo e autonomo che è alimentato a batteria e quindi può essere installato direttamente sull’antenna. Connetti il dispositivo a un PC e usa il freeware IG-mini VNA per creare un VNA a 2 canali completo e fare un’ampia analisi dei dati. Puoi anche stampare curve grafiche oltre ai tuoi risultati numerici.

Visualizzate di più!

Grazie al display grafico integrato, illuminato da 3″, avrete sempre tutti i valori in vista. Oltre alla presentazione di valori discreti, l’SWR può anche essere tracciato graficamente come una curva. Altri importanti valori visualizzati sono Impedenza, rapporto V/R, angolo di fase. Impostare le frequenze centrali con una manopola sul lato del MFJ-225 e leggere la curva in modalità schermo intero sul display.

Gamma di frequenza da 1,5 a 179,9 Mhz

L’analizzatore MFJ-225 copre l’intera gamma di frequenza da 1,5 MHz a 179,9 MHz in modo continuo con l’aiuto di un DDS-VFO integrato con risoluzione di 1 khz, quindi tutti gli elementi meccanici come interruttori o controller non sono più necessari. La regolazione avviene tramite un encoder ottico.

Generatore di segnali incorporato!

L’MFJ-225 utilizza un generatore di segnali incorporato con uscita di potenza -5dBm per testare diversi componenti come mixer, amplificatore, filtro ecc. Il segnale ha una buona soppressione delle armoniche di -50dBc e fornisce ottimi risultati di test.

Alimentazione versatile!

Per il funzionamento dell’MFJ-225 è possibile utilizzare 4 batterie AAA (ricaricabili o alcaline). Queste sono installate all’interno del dispositivo. Con una presa 12V attaccata sul lato, si è anche in grado di ricaricare le batterie. Una luce LED mostra lo stato di carica. Un cavo USB funziona anche come alimentazione per l’MFJ-225 quando è collegato a un PC.

Cosa è in grado di misurare il MFJ-225?
-SWR (da 1:1 a 9.9:1)
-Impedenza complessa (R + jX)
-Perdita di ritorno (RL, 0 – 30dB)
-Fase (0 – 180°)
-Capacità (0 – 9999pF)
-Induttanza (0.1 – 80µH)
-Lunghezza del cavo (0,5 – 45m)
-Perdita del cavo (0 – 30dB)

Nessun alimentatore incluso!
