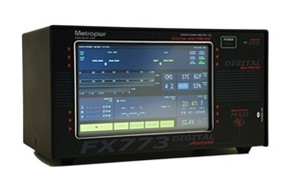

FX-773 Vector Wattmetro

499.00

FX-773 Vector wattmetro 5″ LCD incl. FX-3

Descrizione

L’ FX-771 è uno strumento per segnali radio HF, il suo sensore remoto è inserito direttamente nel cavo dell’ antenna. Un ampio display (touchscreen) mostra vari valori di misura, un interruttore coassiale opzionale permette l’ utilizzo di più antenne e radio.



La strumentazione per i segnali radio sta subendo una rapida evoluzione, anche per le misure più impegnative. L’FX-77x è il fulcro del sistema di misurazione MetroPwr che può essere dotato di sensori esterni e selettori per configurazioni complesse nella stazione radio. Questa unità di controllo e di visualizzazione è dotata di un potente microprocessore, la maggior parte delle operazioni è effettuata tramite il display a colori del tipo touch screen. L’integrazione nella stazione esistente è ottenuta tramite una connessione USB 2.0 al computer. È disponibile un software Windows che permette di controllare e visualizzare tutti i dati di misura.



I sensori MetroPwr esterni possono essere installati fino a 5 m di distanza dall’unità di controllo. Sono disponibili sensori per HF fino a livelli di potenza di 3 kW (incluso) o 5 kW (opzionale). Questi sensori sono destinati all’uso interno (non sono resistenti agli agenti atmosferici). Contengono un accoppiatore direzionale che invia i valori misurati all’FX-77x. This device ships including a FX-3 sensor for high frequencies.



I dati di misurazione comprendono tutto ciò che serve per analizzare e monitorare un segnale HF ed il sistema di antenna. E’ possibile misurare la potenza di trasmissione in tempo reale; sono disponibili le funzioni di visualizzazione come media, P.E.P. e potenza assoluta in Watt o dBm. L’antenna viene analizzata per VSWR ed i dati aggiuntivi sono visualizzati come R, Z e | X |; il segnale trasmesso può essere analizzato per il suo indice di modulazione. Questo assicura il monitoraggio della pulizia del segnale.



E’ inoltre disponibile un selettore di antenna 4 a 1 comandato a distanza. Ciò consente la realizzazione di sistemi di commutazione complessi per più antenne e radio. In combinazione con un sensore MetroPwr è possibile monitorare tutte le antenne e le radio. Il selettore remoto non richiede alimentazione aggiuntiva, è alimentato dal controllore. La distanza massima dall’unità di controllo FX-77x è di 5m. Per misurazioni ad alta precisione o su frequenze più alte, un ‘Bird 43’ può essere integrato nel sistema di misurazione mediante un’interfaccia opzionale.
