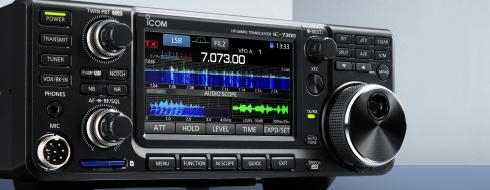

ICOM IC-7300

1,099.00

Icom IC 7300 è il primo apparato con campionamento diretto in RF (conversione diretta), questa soluzione tecnica consente di ridurre la complessità hardware senza però comportare riduzione delle funzionalità.

Sono infatti presenti funzioni quali registrazione audio, decodifica RTTY, uscita IF, controllo mediante porta USB ed un rapporto segnale / rumore migliore rispetto a quello dell’IC-7200.
Spectrum scope di elevata qualità in tempo reale
Uno spectrum scope “serio” ora non è più un privilegio di apparati di alto livello. Lo spectrum scope ad alta risoluzione dell’IC-7300 funziona in tempo reale con funzione waterfall in grado di fornire performance di alto livello come risoluzione, velocità di scansione e range dinamico.
Sistema di campionamento diretto RF – Una novità in campo radioamatoriale.
Al posto del tradizionale circuito supereterodina l’IC-7300 utilizza un sistema a campionamento diretto della RF, una novità assoluta in campo radioamatoriale.
Questa tecnologia si trova in apparati SDR (Software Defined Radios) ed in altri apparati radio. I segnali RF vengono processati attraverso il circuito FPGA (Field-Programmable Gate Array) rendendo possibile l’eliminazione fisica del mixer e dei filtri e offrire elevate prestazioni allo spectrum scope in tempo reale in un apparato di dimensioni compatte.
Eccezionali caratteristiche del rumore di fase.
Superando le limitazioni di performance e costi dei circuiti supereterodina il campionamento diretto della RF tende a raggiungere livelli ideali del rumore di fase.
Come risultato l’IC-7300, paragonato all’IC-7200, presenta caratteristiche di rumore di fase migliori di circa 15 dB (ad 1 kHz di offset).
Questo eccezionale valore del rumore di fase riduce le componenti di rumore sia del segnale ricevuto che di quello trasmesso.
Display LCD touch screen a colori di tipo TFT
L’IC-7300 ha un ampio display LCD a colori di tipo TFT con funzione di touch screen. Questa interfaccia “user-friendly” consente operazioni intuitive. Utilizzando la tastiera software del touch screen è possibile variare facilmente le varie impostazioni ed editare il contenuto delle memorie.
Accordatore automatico d’antenna incorporato
Il veloce accordatore automatico d’antenna è entro-contenuto in un apparato di dimensioni compatte: 240 (L) x 238 (P) x 95 (H). Questo rende le operazioni in portatile semplici e divertenti.
Qualità audio “Easy-to-Hear”
Per offrire un’ottima qualità audio è stato scelto un nuovo altoparlante posizionato in uno spazio adeguato nello chassis in fusione di alluminio.
Specifiche tecniche
Copertura di frequenza
Rx *
0,030–74,800 MHz
(gamma garantita: 0,500–29,999,
50,000–54,000 MHz, 70,000–70,500 MHz.)
Tx *
1,800–1,999 MHz,
3,500–3,800 MHz,
7,000–7,200 MHz, 10,100–10,150 MHz, 14,000–14,350 MHz, 18.068-18.168MHz,
21.000-21.450MHz, 24.890-24.990MHz,
28.000-29.700MHz, 50.000-52.000MHz,
70.000-70.500MHz
* 70 MHz è per EUR versione. Ogni gamma di frequenza è diversa a seconda delle versioni.
Modalità SSB, CW, RTTY, AM, FM
Numero di canali 101 (99 regolari, 2 bordi di scansione)
Connettore antenna SO-239 (50Ω)
Requisiti di alimentazione 13,8 V CC ± 15%
Consumo di energia Tx 21 A (con una potenza di uscita di 100 W)
Rx 0,9 A tipico (standby),
1,25 A (audio massimo)
Intervallo operativo di temperatura Da –10 ° C a + 60 ° C; Da 14˚F a 140˚F
Stabilità di frequenza Meno di ± 0,5 ppm
(da –10 ° C a + 60 ° C; da 14 ° F a 140 ° F)
Risoluzione in frequenza 1Hz
Dimensioni (L × A × P)
(proiezioni non incluse) 240 × 94 × 238 mm;
9,45 × 3,7 × 9,37 pollici
Peso (circa) 4,2 kg; 9,26 libbre
Trasmettitore
Potenza in uscita
(HF / 50 MHz) SSB, CW, FM, RTTY 2–100 W (HF / 50 MHz), 2–50 W (70 MHz)
AM 1–25 W (HF / 50 MHz), 1–12,5 W (70 MHz)
Sistema di modulazione SSB:
modulazione PSN digitale
AM: modulazione
digitale a bassa potenza
FM:
modulazione di reattanza digitale
Emissioni spurie Meno di -50dB (bande HF),
Meno di -63dB (banda 50MHz),
Meno di -60dB (banda 70MHz)
Soppressione del vettore Più di 50 dB
Banda laterale indesiderata Più di 50 dB
Impedenza del microfono 600Ω
Ricevitore
Sistema di ricezione Supereterodina a campionamento diretto
Frequenza intermedia 36 kHz
Sensibilità SSB / CW: (BW: 2.4kHz a 10dB S / N)
1.8–29.995MHz 0.16μV (Preamp 1 ON)
50MHz 0.13μV (Preamp 2 ON)
70MHz 0.16μV (Preamp 2 ON)
AM: (BW: 6kHz a 10dB S / N)
0,5–1,8 MHz 12,6μV (Preamp 1 ON)
1,8–29,995MHz 2,0μV (Preamp 1 ON)
50MHz 1,0μV (Preamp 2 ON)
70MHz 1,0μV (Preamp 2 ON)
FM: (BN: 15kHz a 12dB SINAD)
28,0–29,7MHz 0,5μV (Preamp 1 ON)
50MHz 0,25μV (Preamp 2 ON)
70MHz 0,25μV (Preamp 2 ON)
Sensibilità (per versione ROSSA) SSB / CW: (BW: 2.4kHz a 12dB SINAD)
1.8–2.999MHz 10dBμV emf (Preamp 1 ON)
3.0–29.999MHz 0dBμV emf (Preamp 1 ON)
50MHz -6dBμV emf (Preamp 2 ON)
70MHz -6dBμV emf (Preamplificatore 2 ON)
AM: (BW: 4kHz, 60% modulazione a 12dB SINAD)
1.8–2.999MHz 16dBμV fem (Preamp 1 ON)
3.0–29.999MHz 6dBμV emf (Preamp 1 ON)
50MHz 0dBμV emf (Preamp 2 ON)
70MHz 0dBμV emf (Preamp 2 ON)
FM: (BW: 7kHz, modulazione 60% a 12dB SINAD)
28,0–29,700MHz 0dBμV emf (Preamp 1 ON)
50MHz -6dBμV emf (Preamp 2 ON)
70MHz -6dBμV emf (Preamp 2 ON)
Sensibilità squelch (soglia) SSB: inferiore a 5,6 μV,
FM: inferiore a 0,3 μV
(HF: preamplificatore 1 attivato, 50/70 MHz: preamplificatore 2 attivato)
Selettività (forma del filtro nitido) SSB (BN: 2,4 kHz)
Più di 2,4 kHz / –6 dB
Meno di 3,4 kHz / –40 dB
CW ( BN : 500 Hz)
Più di 500 Hz / –6 dB
Meno di 700 Hz / –40 dB
RTTY (BN: 500 Hz)
Più di 500 Hz / – 6dB
meno di 800Hz / 40dB
AM (BW: 6 kHz)
Più di 6.0kHz / -6dB
Meno di 10.0kHz / 40dB
FM (BW: 15kHz)
Più di 12.0kHz / -6dB
Meno di 22kHz / 40dB
Spurio e rapporto di rifiuto dell’immagine HF: più di
70 dB 50/70 MHz: più di 70 dB (eccetto per l’aliasing ADC)
Potenza di uscita audio Più di 2,5 W
(al 10% di distorsione con un carico di 8 Ω, 1 kHz)
Sintonizzatore
Intervallo di frequenze Bande 1,9–70 MHz
Intervallo di impedenza corrispondente 16,7 Ω – 150 Ω sbilanciato (VSWR migliore di 1: 3)
Accordatura precisa VSWR 1: 1.5 o inferiore
Tempo di sintonizzazione 2-3 secondi (massimo 15 secondi)
Tutte le specifiche indicate sono soggette a modifiche senza preavviso o obbligo.

4 disponibili

Descrizione

APPARATO HF-50 Mhz SDR con accordatore automatico
