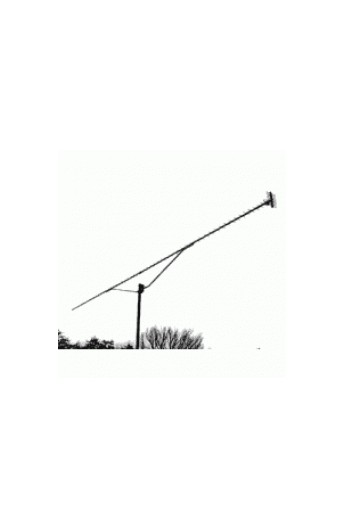

SHF-2344 Yagi 1296 MHz, 44 el

160.00

La SHF-2344 Yagi è con 3m di lunghezza e 20 dBi di guadagno perfettamente adatto per essere utilizzato individualmente o in gruppo. La larghezza di banda dell’antenna copre tutta la banda dei 23cm senza perdite, anche in caso di pioggia non si scorda. Il dipolo (presa N) può essere caricato fino a 500W ed è anche disponibile in una versione con offset di fase di 180°, che semplifica la costruzione e il passaggio dei cavi per le antenne di gruppo.

Descrizione

Le bande 23 e 13 cm appartengono alle bande UHF con le frequenze più alte e offrono condizioni di propagazione molto uniche e affascinanti. Le antenne ad alto guadagno sono essenziali per ottenere buoni risultati nei contest o nel DX. A causa della lunghezza d’onda relativamente corta, i requisiti di precisione nella costruzione dell’antenna sono significativamente più alti che per esempio su 2m. Perché qui un errore di pochi millimetri ha già un effetto molto significativo e può portare a una scarsa corrispondenza o a un guadagno non ottimale.

La WiMo SHF Yagi per 23 e 13 cm è basata sul collaudato design di DL6WU. I tubi quadrati del braccio sono forati in un unico pezzo su una macchina di produzione automatica per mantenere le tolleranze il più piccole possibile. Allo stesso modo, gli elementi in alluminio vengono segati automaticamente con una tolleranza di lunghezza massima di 0,1 mm. Questi elementi vengono poi inseriti e fissati nel braccio con una centratura precisa. Il dipolo utilizza un balun fatto di cavo coassiale semirigido, il che lo rende molto robusto e preciso da fabbricare. Inoltre le connessioni del balun sono coperte da una lacca protettiva, la scatola di connessione è spruzzata di acqua. Naturalmente i dipoli per la WiMo Yagi hanno un connettore N. Per i sistemi ‘appesi’ i balun sono anche offerti con inversione di fase a 180°, questo semplifica notevolmente la posa dei cavi coassiali per i sistemi di antenna impilati. I dipoli sono anche offerti individualmente come pezzi di ricambio.

Per mantenere basso il rumore causato dai lobi laterali, viene utilizzato un riflettore con 8 elementi. Questo fornisce un buon rapporto guadagno/temperatura, che è particolarmente importante per le operazioni EME e satellitari. Perché qui le antenne sono anche regolate in elevazione, in modo che l’estremità punti al suolo. E dalla terra proviene un sacco di “rumore prodotto dall’uomo”. Le antenne WiMo SHF sono consegnate preassemblate, solo le parti del braccio devono essere montate. I modelli più corti degli Yagi sono progettati per il montaggio a prua, i modelli più lunghi hanno un tubo obliquo e devono essere installati sull’estremità del tubo rotante o su un boma.
