Descrizione
L’Acom 1000 è un amplificatore di potenza con un ottimo rapporto prezzo/prestazioni. Il PA fornisce un solido 1000 W su tutte le bande radioamatoriali da 160 a 6 m.
L’indicatore di sintonia dedicato è un’innovazione introdotta da Acom per semplificare la sintonia PA. L’accordatura rapida e precisa richiede solitamente circa 10 secondi.
Fino a un SWR di 3:1, non è necessario alcun sintonizzatore d’antenna aggiuntivo, questa funzione è assunta dall’amplificatore di potenza. Ciò consente di cambiare l’antenna più velocemente e di utilizzarla su una gamma di frequenze più ampia.
L’Acom 1000 è facile da usare e tollera le condizioni di errore. Anche la potenza riflessa fino a 500 W non ha importanza, i brevi picchi della potenza di controllo vengono affrontati così come i possibili errori di funzionamento. Ed è tollerato anche un breve crollo dell’alimentazione di rete, la PA continua quindi a funzionare con poco più della metà della potenza. Questo rende questo PA particolarmente adatto per spedizioni DX e campagne portatili dove non è sempre garantita un’alimentazione di rete sicura.
Un display LCD retroilluminato mostra messaggi di testo, uno dei 12 parametri e un grafico a barre della potenza di picco di uscita. Altri LED indicano vari stati operativi come “Operate”, attenuatore e on/off. L’ACOM-1000 è completamente compatibile con BK (QSK).
Gli ultimi sette stati di errore vengono salvati in modo permanente e sono disponibili per una diagnosi successiva.

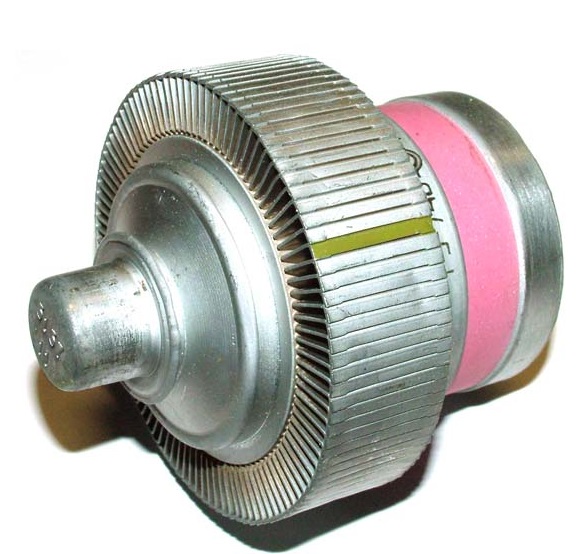

L’ Acom 1000 utilizza un tetrodo ceramico Svetlana 4CX800A (GU74B) con una dissipazione anodica di 600 W, il tubo è raffreddato forzatamente da una ventola. Un circuito di protezione controlla la corrente di rete e anodica nonché la temperatura dell’aria di scarico.
Specifiche tecniche
- Gamma di frequenza: tutte le bande amatoriali da 1,8 a 54 MHz
- Potenza in uscita: 1000 W
- Intermodulazione: migliore di 35 dB alla potenza di uscita nominale
- Compatibile con BK completo (QSK).
- Soppressione spuria:
- 1,8 – 29,7MHz – migliore di 50dBc alla potenza di uscita nominale
- 50 – 54MHz – migliore di 66dBc alla potenza di uscita nominale
- Impedenza di ingresso/uscita:
- Prese da 50Ω PL (SO239).
- Circuito di ingresso: SWR a banda larga < 1,3:1
- Bypass: ROS < 1,1:1, massimo 200 W
- Il circuito di uscita può regolare l’SWR fino a 3:1
- Guadagno: tipico 12,5dB, ondulazione < 1dB
- Alimentazione: 170-264V, 50-60Hz, monofase, 2000VA
- Conforme alle normative di sicurezza CE e EMC
- Dimensioni e peso: 422 x 355 x 182 mm (LxPxA), 18 kg.
- Condizioni ambientali:
- Intervallo di temperatura: 0…+50 °C
- Umidità: fino al 75% @+35°C, senza condensa
- Altitudine: fino a 3000 m slm
