Descrizione

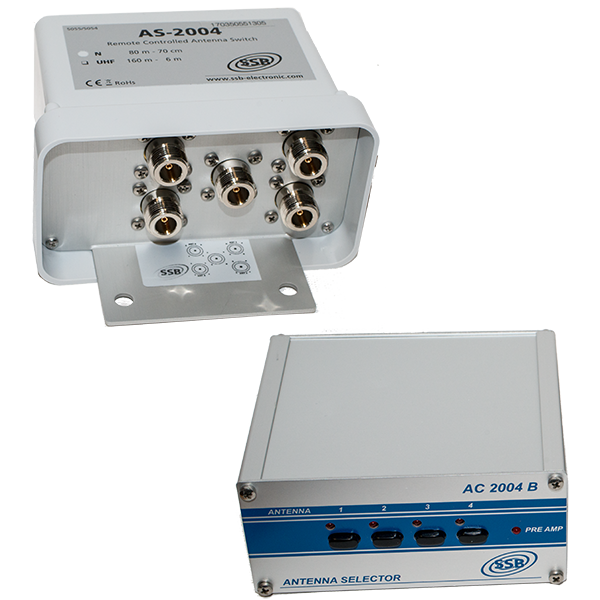

stagna AS-2004.Entrambe le unita’ comunicano con un unico cavo ,permettendo anche di selezionare indipendentemente 4 preamplificatori separati.
Inoltre il commutatore ACS-2004 ha un sequenziatore per controllare i preamp. e il PA.
Se si devono usare i preamplificatori , essi sono inseriti tra l’antenna e l’ingresso del commutatore.
Per proteggere i contatti di commutazione dei relai HF e del preampl., e’ bloccata la commutazione metre sta lavorando il PTT.
ACS-2004 Bedienteil
Dati tecnici ACS-2004
-Range di frequenza da 3MHz a 440MHz
-Max. potenza (PEP)
–1500 Watt 80m…10m
–800 Watt 6m + 2m
–600 Watt 70cm
-Perdita di iserzione
–80m … 10m <0,1 dB
–6m ≈ 0.15 dB
–2m ≈ 0.25 dB
–70cm ≈ 0.3 dB
-Antenna inputs: 4
-Max alimentazione per i pre-amps: 12V @ 0.5A
-PTT keying load per il PA max. 0.8A / 30V; Open Collector
-Max. carico di uscita per le bobine 0.8A / 30V; Open Collector
-PTT input < 2V or > 5V
-Alimentazione 12 … 15V, recommandata 13,8 … 14,5V
-Connettori N femmina
-Max diametro del mast : 54mm
